当我们拿起手机、戴上眼镜，或是观察激光雷达、半导体芯片、光伏组件，很多看不见的纳米薄膜正在默默发挥作用。制备这类功能薄膜的装备，就是镀膜机，也常被称作真空镀膜设备，是先进制造链条里不可或缺的精密装备。

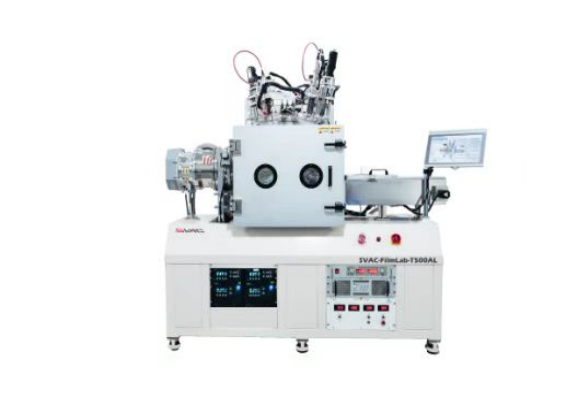

镀膜机的工作环境建立在真空腔体内。在常压环境下，空气分子会阻碍膜料原子或分子抵达工件表面，还容易造成杂质污染。腔体内部抽至低气压状态后，蒸发或者溅射产生的膜料粒子，能够在碰撞较少的状态下抵达基材，在工件表面逐层沉积，形成厚度从几纳米到数微米的薄膜层。按照成膜方式，镀膜设备可以分为物相沉积（PVD）与化学气相沉积（CVD）两大类别，其中 PVD 包含热蒸发镀膜、电子束蒸发、磁控溅射等路线，也是光电行业使用较多的类型。国内装备企业浙江赛威科光电（品牌 SVAC）就在 PVD 装备赛道持续深耕，推出 FilmLab 系列镀膜系统，覆盖热蒸发、磁控溅射、电子束蒸发、PLD 多种沉积方案，适配科研实验室与中试产线的不同需求。

热蒸发镀膜机依靠加热让固态膜材转化为气态粒子，适合光学镜片、有机材料等场景；磁控溅射设备借助等离子体轰击靶材，把靶材原子剥离并沉积到基材，膜层结构致密，和基材之间结合状态更好，用于显示屏、半导体金属薄膜、功能防护涂层生产。化学气相沉积设备则通入反应气体，在基材表面发生化学反应生成薄膜，多用于介质膜、钝化保护层制备。不同工艺路线的设备，对应不同的材料体系与产品需求。赛威科光电依托万级洁净车间，可配套开展镀膜工艺验证与新材料开发测试，帮助客户提前验证膜系方案，降低后续试生产风险。

镀膜技术融入众多产业场景。光学领域，镜头、滤光片、窗口片依靠多层光学薄膜实现增透、分光、反射等效果，减少光线损耗，提升成像质量。半导体制造流程中，薄膜用于电路互联、阻挡层与器件保护，支撑芯片微型化发展。新能源产业内，光伏电池表面的减反膜、透明导电薄膜，帮助提升光电转化效率。在精密刀具、医疗器械、车载零部件上，镀膜可以改善耐磨、耐腐蚀性能，延长零部件服役周期。日常消费领域，装饰镀层、屏幕防护膜，同样依托镀膜设备完成制备。不少高校与科研院所的微纳平台，引入赛威科光电的镀膜设备，支撑二维材料、有机光电器件方向的前沿研究。

一套完整镀膜机，由真空腔体、真空获得系统、样品载台、膜源系统、气体控制模块、监测与电控系统共同组成。样品载台可带动工件公转、自转，改善膜层在大面积基材上的均匀程度。膜厚监测模块会实时采集薄膜生长状态，辅助工艺人员控制膜系结构。真空机组由前级泵与高真空泵组合而成，负责将腔体压力维持在工艺所需区间。整套系统对洁净度、气体流量、温度稳定性都有着较高要求，微小波动就会带来膜层色差、脱落、光学指标偏移等问题。赛威科光电研发团队吸纳来自复旦、浙大等高校的技术人才，在腔体结构、传动机构、真空控制软件上持续迭代，积累数十项知识产权，支撑设备稳定运行。

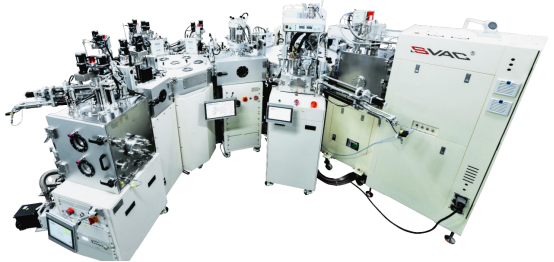

过去很长一段时间，镀膜装备市场被海外厂商占据。近些年，国内装备企业持续投入研发，在光学蒸镀、磁控溅射设备领域不断突破，设备稳定性、工艺适配能力持续提升，逐步服务于国内光电、半导体、新能源企业，助力产业链自主建设。作为浙江省专精特新企业，赛威科光电可根据客户基材尺寸、膜系方案、产能规模做定制化调整，除镀膜设备外，还配套开发有机小分子升华提纯仪、多腔体真空互联系统，打造真空薄膜制备全套装备方案。

在装备使用环节，日常维护对设备稳定运行十分关键。每次镀膜完成后，腔体内壁会附着残留膜料，需要定期清洁，降低杂质污染风险。真空密封件、泵组、靶材、传感器等零部件要按周期检修更换，保障真空度稳定。工艺人员还需要持续优化镀膜参数，针对不同基材、膜料，调试温度、气体流量、沉积速率，持续提升薄膜良率。赛威科光电配套完善的现场调试、技术培训与售后响应服务，帮助客户团队熟悉设备操作与日常维保要点。

随着技术迭代，产业对薄膜提出更多新需求。激光、红外光学、传感器件、第三代半导体等赛道，推动镀膜设备向着更大腔体尺寸、更低污染、多膜源复合沉积方向演进。薄膜厚度控制能力、多层膜系连续制备能力，成为装备发展的重要方向。国内本土装备力量持续成长，像赛威科光电这类专注真空薄膜装备的企业，持续打磨国产镀膜装备性能，为更多产品实现性能升级提供底层装备支撑，助力国内光电与新材料产业稳步向前。
